یکی از پرتکرارترین چالش‌ها در مهندسی ژئوتکنیک و طراحی سازه، تعیین عمق بهینه و نوع رفتار پی‌های عمیق (شمع‌ها) است. در بسیاری از پروژه‌های ساختمانی، تصور اشتباهی وجود دارد که صرف اجرای شمع در خاک‌های سست، ایمنی سازه را در برابر زلزله تضمین می‌کند. اما تجارب زلزله‌های گذشته و شبیه‌سازی‌های عددی نشان می‌دهند شمع‌هایی که به لایه مقاوم یا سنگ بستر نرسیده‌اند، در تکان‌های شدید زمین دچار نشست نامتقارن، چرخش و شکست برشی فاجعه‌بار می‌شوند.
در این مقاله تخصصی از خانه عمران، مکانیزم اندرکنش خاک و سازه (SSI)، تفاوت رفتار شمع‌های اصطکاکی و اتکایی در بارگذاری دینامیکی، و الزامات طراحی و اجرای شمع متصل به سنگ بستر را بررسی می‌کنیم.
اندرکنش خاک و شمع در زمان زلزله چگونه کار می‌کند؟
در شرایط بارگذاری استاتیکی، شمع‌ها عمدتاً نیروهای ثقلی (قائم) ناشی از وزن مرده و زنده ساختمان را به خاک پیرامون منتقل می‌کنند. این انتقال بار از دو طریق انجام می‌شود:
- مقاومت جداره (اصطکاک جدار یا Skin Friction): چسبندگی و اصطکاک میان سطح شمع و خاک اطراف.
- مقاومت نوک (End-Bearing Capacity): انتقال بار فشاری مستقیم نوک شمع به لایه زیرین.
اما با وقوع زلزله، ورق برمی‌گردد! امواج لرزه‌ای (به‌ویژه امواج برشی) از سنگ بستر به سمت سطح زمین حرکت می‌کنند و خاک لایه‌های بالایی را به ارتعاش درمی‌آورند. در این حالت، شمع نه‌تنها باید بار جانبی ناشی از اینرسی ساختمان (Inertial Forces) را تحمل کند، بلکه مستقیماً تحت تأثیر جابه‌جایی‌های چرخه‌ای خاک (Kinematic Forces) نیز قرار می‌گیرد.

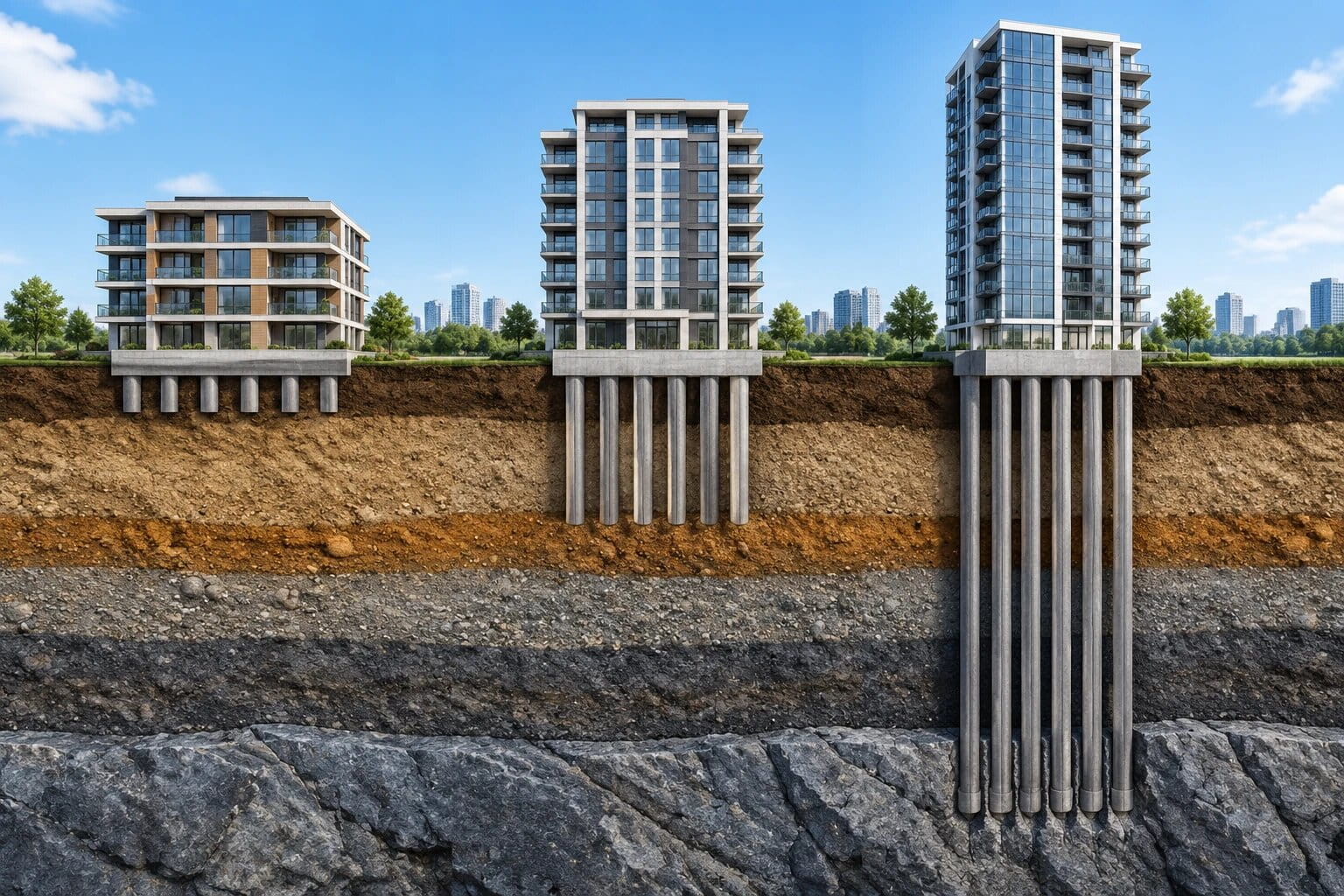

تحلیل رفتار ۳ سناریوی مختلف پی عمیق در زلزله
شبیه‌سازی‌های آزمایشگاهی و دینامیکی، پایداری سازه‌ها را با طول‌های مختلف شمع در سه دسته تفکیک می‌کنند:
۱. شمع‌های کوتاه در لایه سست سطحی (شکست قطعی)
وقتی طول شمع‌ها کوتاه است و در لایه‌های رسی نرم، ماسه‌ای شل یا خاک‌های مستعد روان‌گرایی متوقف می‌شوند:
- با عبور امواج زلزله، خاک سطحی دچار افت سختی شدید و گسیختگی برشی می‌شود.
- ظرفیت باربری جداره به شدت کاهش می‌یابد.
- لنگر واژگونی (Overturning Moment) سازه خنثی نشده و پی دچار دوران (Rocking)، نشست نامتقارن و ایجاد مفاصل پلاستیک در محل اتصال شمع به سرشمع (Pile Cap) می‌شود.
۲. شمع‌های شناور با طول متوسط (آسیب سازه‌ای و تغییر مکان بزرگ)
در این حالت، شمع‌ها عمق بیشتری دارند اما همچنان نوک آن‌ها در لایه‌ای با سختی متوسط قرار دارد و به سنگ بستر گیردار نشده است:
- تغییر مکان جانبی بالای شمع (Lateral Displacement) کنترل نمی‌شود.
- اگرچه ظرفیت باربری فشاری در شرایط ثقلی کافی بوده، اما در رفتار چرخه‌ای زلزله، جابه‌جایی نسبی طبقات (Drift) از حد مجاز آیین‌نامه فراتر می‌رود.
- تغییر شکل‌های ماندگار خاک باعث ترک‌خوردگی اعضای سازه‌ای و آسیب جدی به اتصالات ستون به فونداسیون خواهد شد.
۳. شمع‌های اتکایی مدفون در سنگ بستر (پایداری کامل سازه)
زمانی که نوک شمع‌ها به عمق سنگ بستر نفوذ کرده و به‌خوبی گیردار (Socketed into Bedrock) می‌شوند:
- کنترل دریفت و لنگر واژگونی: سنگ بستر مانند یک تکیه‌گاه صلب و غیرقابل تغییر عمل کرده و ارتعاشات مخرب لایه‌های ضعیف‌تر رویی را مهار می‌کند.
- کاهش چشمگیر نشست‌های نامتقارن: بار سازه از لایه‌های نرم بالا دست bypass شده و به صلب‌ترین لایه زمین منتقل می‌شود.
- جلوگیری از شکست سرشمع: با مهار جابه‌جایی افقی، لنگرهای خمشی بحرانی در زیر فونداسیون در محدوده مجاز طراحی باقی می‌مانند.
عوامل بحرانی که مهندسان طراح و ناظر باید جدی بگیرند
اجرای شمع اتکایی نیازمند دقت بالا در فاز مطالعات ژئوتکنیک و نظارت کارگاهی است:
۱. شناسایی دقیق عمق سنگ بستر با گمانه‌زنی کافی
توقف گمانه‌ها در اعماق کم بدون احراز لایه نامتراکم، یکی از خطاهای رایج در پروژه‌هاست. برای پروژه‌های بلندمرتبه یا دارای خاک‌های مسئله‌دار، شناسایی عمق دقیق سنگ بستر و میزان هوازدگی آن با آزمایش‌های آزمایشگاهی و برجا (مانند SPT، CPT و RQD) الزامی است.
۲. پدیده روان‌گرایی و اصطکاک منفی (Negative Skin Friction)
در خاک‌های ماسه‌ای اشباع، زلزله پدیده روان‌گرایی را فعال می‌کند. با روان‌گرا شدن خاک، اصطکاک جداره شمع صفر شده و حتی ممکن است با نشست خاک سست، بار اضافی (Down-drag) به شمع تحمیل شود. در چنین شرایطی تنها اتکای مطمئن، رسیدن شمع به سنگ بستر است.
۳. مسلح‌سازی کافی در طول شمع و ناحیه اتصال به سرشمع
برش‌های ناشی از جابه‌جایی سینماتیکی خاک معمولاً در مرز بین لایه نرم و لایه سخت رخ می‌دهد. مهندس طراح باید آرماتورهای طولی و خاموت‌های شمع را به‌ویژه در محل تغییر لایه‌ها و زیر فونداسیون تقویت کند.
می‌خواهید به یک متخصص محاسبات و نظارت ژئوتکنیک تبدیل شوید؟
- تحلیل اندرکنش خاک و سازه (SSI)
- طراحی انواع پی عمیق و شمع
- ارائه مدرک معتبر مهندسی
چک‌لیست کاربردی برای نظارت و اجرای شمع‌های متصل به سنگ بستر
- بررسی گل حفاری و پاکسازی ته‌چاه: رسوب لجن و گل حفاری در کف چاهک باعث قطع تماس مستقیم بتن با سنگ بستر و افت ظرفیت اتکایی می‌شود؛ قبل از بتن‌ریزی شمع، پاکسازی انتهای چاه الزامی است.
- کنترل عمق نفوذ در سنگ (Socket Depth): بر اساس مشخصات نقشه‌های اجرایی، شمع باید حداقل چند برابر قطر خود درون سنگ سالم نفوذ کند.
- انجام آزمایش‌های بارگذاری و سلامت شمع: تست‌های غیرمخرب مانند PIT (سنجش یکپارچگی) و آزمایش‌های بارگذاری دینامیکی (PDA) برای اطمینان از صحت عملکرد شمع در لایه‌های عمیق باید در برنامه کنترل کیفیت گنجانده شوند.
نتیجه‌گیری و جمع‌بندی
پایداری لرزه‌ای سازه‌ها رابطه تنگاتنگی با کیفیت انتقال بار به بستر زمین دارد. شبیه‌سازی‌ها و رخدادهای واقعی به وضوح اثبات می‌کنند که متوقف کردن شمع در لایه‌های سست، به‌ویژه در مناطق با لرزه‌خیزی بالا، سازه را در برابر دوران و تخریب ناشی از زلزله آسیب‌پذیر می‌کند. انتخاب نوع شمع، عمق گیرداری و کنترل برهمکنش خاک و سازه نیازمند تسلط بر اصول محاسباتی ژئوتکنیک و آیین‌نامه‌های طراحی لرزه‌ای است.
