نیروگاه برق‌آبی چگونه کار می‌کند؟ (راهنمای کامل + اجزای اصلی، انواع توربین و نکات طراحی)

3) مسیر انتقال آب: پنستوک (Penstock)

پنستوک لوله تحت فشار است که آب را با کمترین افت انرژی از آبگیر به توربین منتقل می‌کند. این بخش از حیاتی‌ترین قسمت‌های نیروگاه است چون:

• فشار داخلی بالاست
• پدیده‌هایی مثل ضربه قوچ (Water Hammer) می‌تواند بسیار مخرب باشد
• آب‌بندی، مهاربندی، انکرها و اتصالات باید دقیق اجرا شوند

نکات اجرایی مهم در پنستوک:

• طراحی تکیه‌گاه‌ها و انکر بلاک‌ها برای نیروهای محوری/جانبی
• کنترل خوردگی (پوشش داخلی/خارجی، حفاظت کاتدی در برخی پروژه‌ها)
• پیش‌بینی شیرهای ایمنی و سیستم‌های کنترل فشار
• در نظر گرفتن انبساط حرارتی و جزئیات اتصالات

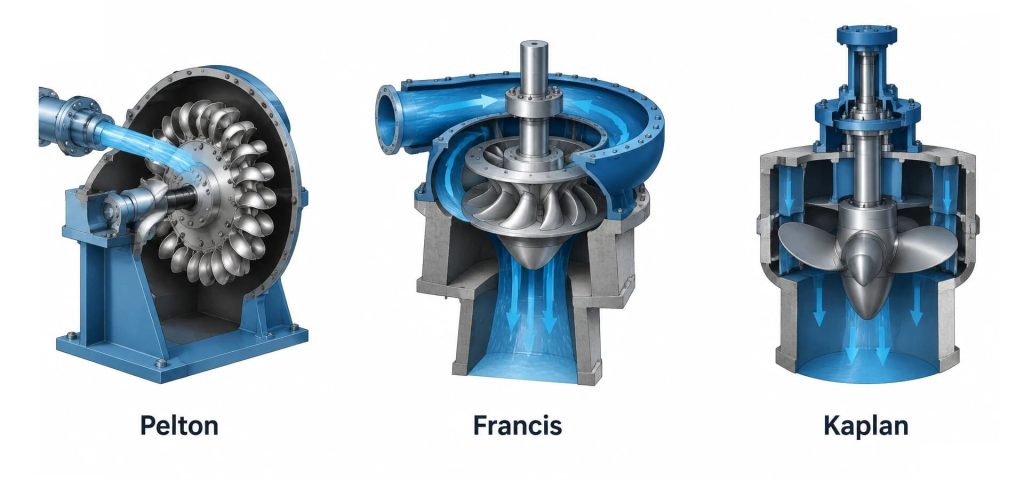

4) توربین و رانر (Turbine Runner)

آب با فشار و سرعت بالا وارد توربین می‌شود و باعث چرخش رانر می‌گردد. توربین محل تبدیل انرژی هیدرولیکی به انرژی مکانیکی است.

دو مفهوم کلیدی در توربین:

• Head (هد): اختلاف انرژی/ارتفاع مؤثر آب
• Discharge (دبی): مقدار آب عبوری در واحد زمان

5) ژنراتور (Generator)

چرخش شفت توربین به ژنراتور منتقل می‌شود. ژنراتور با تبدیل انرژی مکانیکی به انرژی الکتریکی (معمولاً AC)، برق تولید می‌کند.

6) ترانسفورماتور و خطوط انتقال (Transformer & Transmission Lines)

برق تولیدشده در نیروگاه معمولاً ولتاژ متوسط دارد. برای انتقال اقتصادی در مسافت‌های طولانی، ولتاژ توسط ترانسفورماتور افزایش یافته و سپس وارد خطوط انتقال می‌شود.

7) مسیر خروج آب: پایاب یا تیل‌ریس (Tailrace)

پس از عبور از توربین، آب از طریق کانال/تونل پایاب به رودخانه پایین‌دست بازمی‌گردد. از مزیت‌های برق‌آبی این است که آب مصرف نمی‌شود (اگرچه مدیریت منابع آب و دبی زیست‌محیطی بسیار مهم است).
